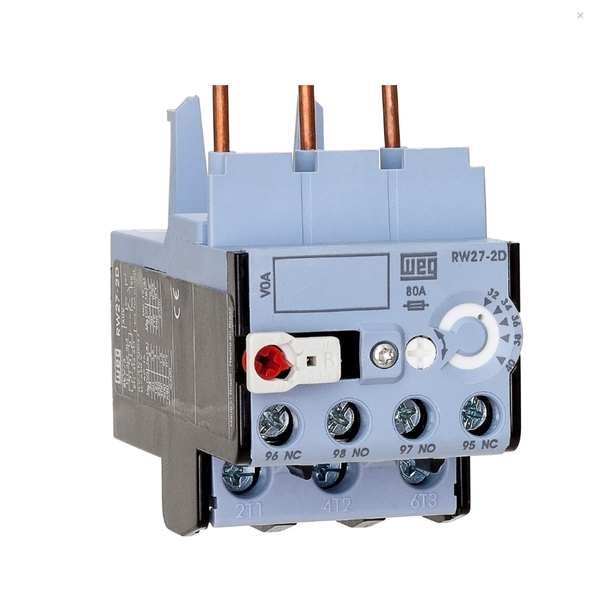

Relé de Sobrecarga AZ RW27-2D3-U032

O Relé de Sobrecarga AZ RW27-2D3-U032 é um dispositivo essencial para a proteção de motores elétricos, oferecendo uma solução robusta e confiável contra sobrecargas e falta de fase. Ideal para aplicações que exigem proteção precisa e eficiente, este relé é projetado para trabalhar com uma faixa de corrente de 22 a 32 A e é compatível com contatores de diferentes tamanhos.

Características Técnicas

Referência: RW27
Número de Polos: 3 polos
Tipo de Montagem: Direta
Modelo Contator Compatível: CWB9-38
Faixa de Corrente: 22-32 A
Tensão Nominal de Isolação (Ui) - IEC/EN 60947-4-1: 690 V
Tensão Nominal de Isolação (Ui) - UL, CSA: 600 V
Tensão Nominal de Impulso (Uimp) - IEC/EN 60947-1: 6 kV
Frequência de Operação: 25 a 400 Hz
Uso em Corrente Contínua: Sim
Frequência Máxima de Ciclos de Manobra: 15 ops./h
Grau de Proteção - Terminais Principais: IP10
Grau de Proteção - Contatos Auxiliares: IP20
Fusível Máximo (Coordenação do Tipo 2): 63 gL/gG
Proteção Contra Curto-Circuito com Fusível (gL/gG): 6 gL/gG
Dimensões (A x L x P): 72 mm x 45 mm x 82 mm
Peso Bruto: 0,165 kg

Descrição do Produto

Os relés de sobrecarga RW27 são projetados para proteger motores contra sobrecargas e falta de fase, garantindo a segurança e integridade do equipamento elétrico. Quando ocorre uma sobrecarga ou falta de fase, o relé detecta o aumento da corrente e aciona o mecanismo de disparo. Este mecanismo atua sobre os contatos auxiliares 95-96 (NF) e 97-98 (NA), desligando a carga através de um contator. O tempo para o desligamento depende da corrente de sobrecarga e da corrente ajustada no relé, conforme representado pela curva de disparo do dispositivo.

Após o desligamento, é necessário aguardar o restabelecimento do sistema para o rearme, que pode ser feito manualmente ou automaticamente.

Principais Características

Versões Disponíveis: Tripolares e bipolares
Classe Térmica de Disparo: 10
Acoplamento Direto: Compatível com minicontatores de 7 a 32 A (CW07, CWC07...025) e contatores de 9 a 140 A (CWM9...105 e CWB9...125), sem necessidade de acessórios adicionais.
Fixação: Pode ser montado em trilho DIN 35 mm (EN 50022) ou por parafusos.
Normas e Homologações: Conforme normas IEC 60947-4-1, IEC 60529, IEC 60068, VDE 0106, UL-508, e homologações UL, CE, IRAM, BV, NOM ANCE, RCC, PCT.

Aplicações

O Relé de Sobrecarga AZ RW27-2D3-U032 é ideal para:

Proteção de Motores Trifásicos e Monofásicos: Adequado para motores em corrente alternada (CA) e corrente contínua (CC).
Instalações de Alta Corrente: Protege contra sobrecargas e falta de fase, assegurando a operação segura de motores.

Com a combinação de proteção avançada, fácil instalação e conformidade com normas internacionais, o Relé de Sobrecarga AZ RW27-2D3-U032 oferece uma solução confiável para a proteção eficaz de motores elétricos em diversas aplicações industriais e comerciais.
